产品名称：臭氧老化试验箱

产品型号：IK-CY-150L（L代表升）

箱内尺寸：W500 X H600 x D500mm  (W代表宽，H代表高，D代表深)

内胆材质：SUS304不锈钢满焊成型，硅胶密封

外箱材质：SUS304不锈钢或SPCC碳钢板喷塑

IK-CY-150L臭氧老化试验箱参照标准：

GB/T7762-2003硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验方

GB/T2951.21-2008电缆绝缘和护套材料通用试验方法

GB/T 11206-2009橡胶老化试验表面龟裂法

其它相关标准规定的试验方法。

IK-CY-150L臭氧老化试验箱原理与方法：

试验方法根据试验方法及标准可分为“静态”和“动态”。

静态是指样品被拉伸好后放放试验箱做测试.

动态则是把样品放置在试验箱的夹具上，边拉伸边做试验，拉伸的浮动为被测样品本身的5%-45%左右。

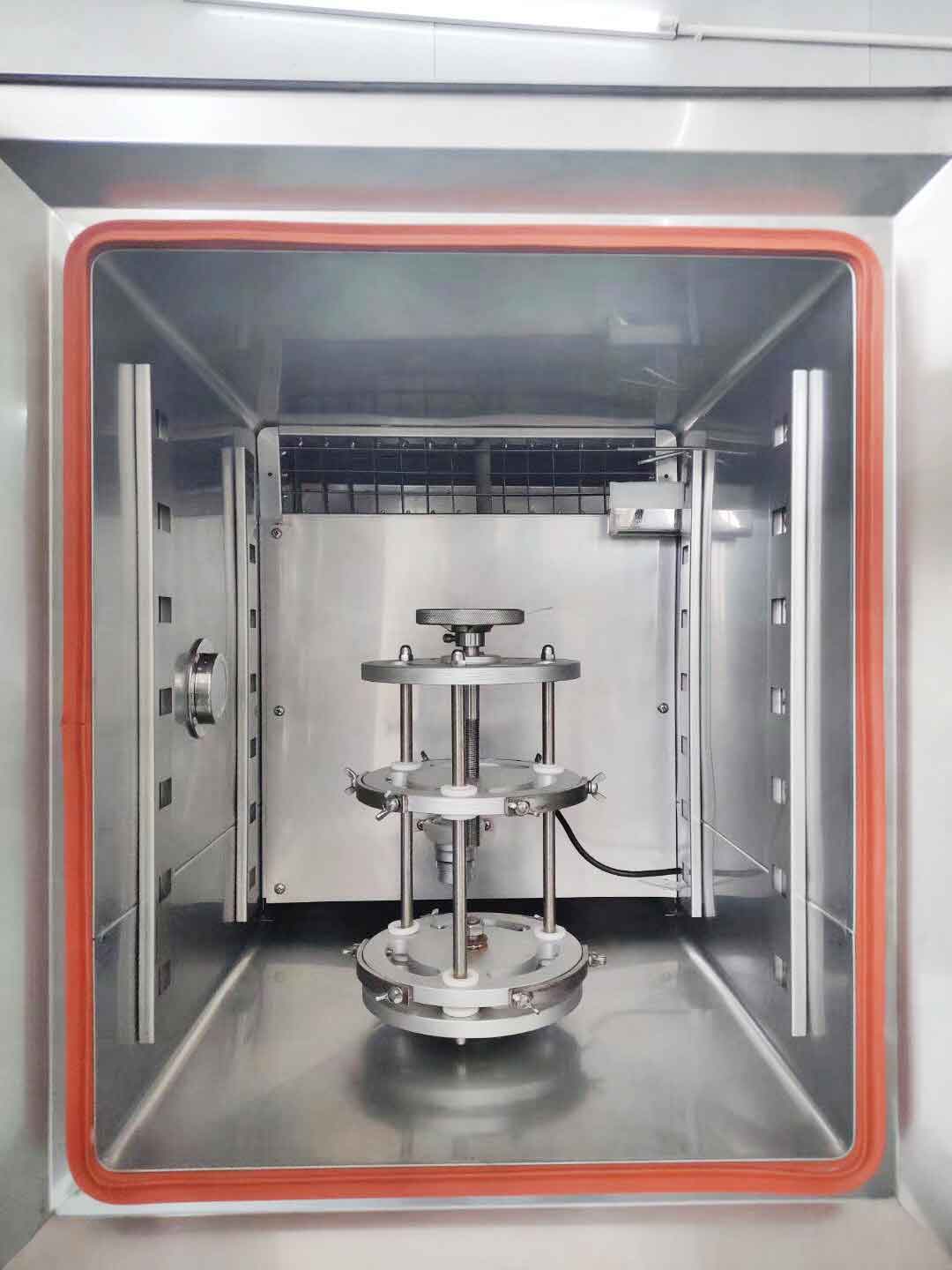

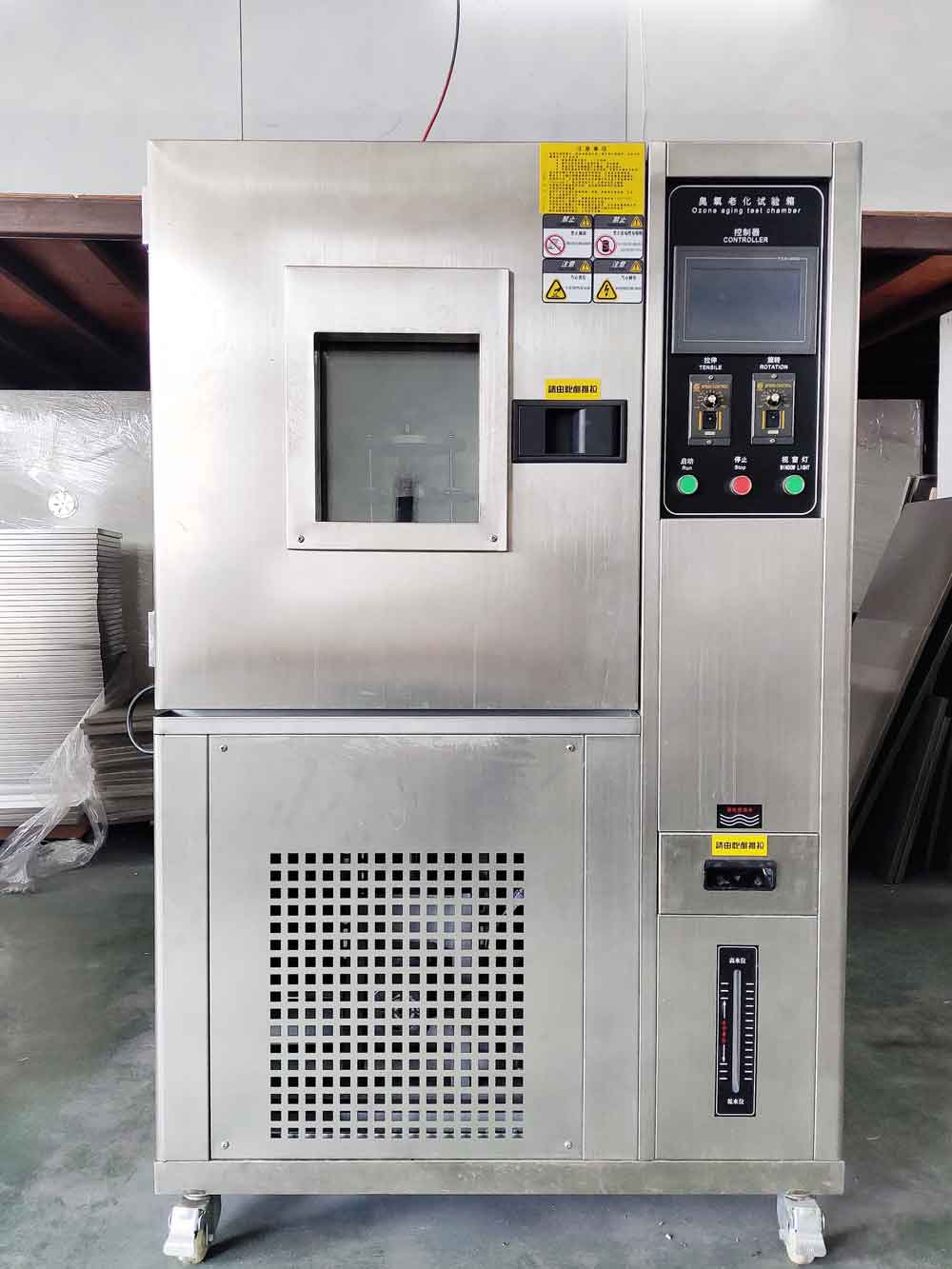

                      SUS304不锈钢臭氧老化箱                                                                                臭氧老化箱内部夹具

IK-CY-150L臭氧老化试验箱箱体配置:

• 内配不锈钢SUS #304置物架转盘一个

• φ50mm引线孔引线孔：1个，并配有孔盖和硅橡胶塞。

• 移动脚轮4只

• 水平固定脚架4只

• 箱体后部居下有一排水孔,以便于机组冷凝水排水用；（直径8厘）

• 三相五线制（四芯电缆+保护接地线）电缆1条（3米长）。

IK-CY-150L臭氧老化试验箱控制系统：

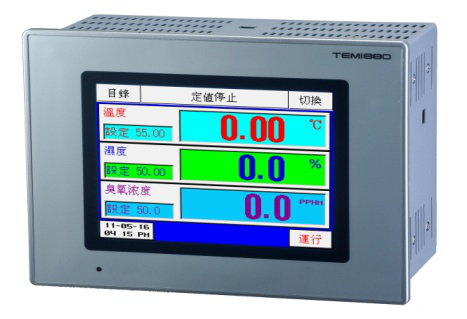

原装进口韩国TEMI5.4英寸彩色LCD触控式人机介面控制器,超大视野画面,具有画面锁定(LOCK)功能.中英文切换 ,温度分辨率: 0.1℃。

PT100铂金 温度感测器

采用图控软件画面对谈式,屏幕直接触摸选项：包括程序设定、曲线显示、历史数据、手动运转、自动运转、辅助设定等。

显示执行状态、温度及时间设定值、剩余时间、剩余循环次数。

具单独程序编辑画面,可输入温度,时间及循环次数。

温度程序设定以图形曲线显示,具实时显示程序曲线执行功能。

显示故障状态及说明故障排除方法。

温度设定（SV）与实际（PV）值直接显示。

屏幕可作背光调整,屏幕显示保护功能可作定时,关闭设定。

IK-CY-150L臭氧老化试验箱基础性能参数：

温度范围: RT℃--80℃（数显程控可调）

温度波动: ±0.5℃

温度分布精度: ±2.0℃

湿度范围: (标准要求测试湿度在65%以下)

臭氧浓度精度: 20~3000pphm（低浓度） ±10%

IK-CY-150L臭氧老化试验箱材质：

a) 内箱: SUS304不锈钢板

b) 外箱: SUS304不锈钢板/ SPCC碳钢板烤漆

保温:硬质聚氨酯泡沫+硅酸铝保温棉双重保护.

IK-CY-150L臭氧老化试验箱箱门：

a) 单开门,左开。

b) 窗框/门框两道硅橡胶密封条及防结露电热装置。

门窗上面配观察窗W300xH450㎜、照明灯。

IK-CY-150L臭氧老化试验箱样品架的要求：（客户定制）

在所要求的伸长下用夹具固定试样的两端，与臭氧化空气接触时，试样的长度方向要与气流方向基本平行

夹具应由不容易分解臭氧的材料(例如铝)制成。

试样制备应符合GB/T 9865.1 的规定。试样最好从新制模压出的试片上裁取，如果需要，可以从成品上裁取。试样至少应每一试验条件3个试样。长条标准试样宽度为不小于10mm，厚度2.Omm士0.2mm，拉伸前夹具两端间试样的长度不少于40mm。

IK-CY-150L臭氧老化试验箱附件及随机资料：

US304不锈钢置物架2层（单层负载10kg）

不锈钢可调整间距40mm置物架轨道4个

通电测试孔1个,位于箱体左侧面,带盖及软塞,大小￠50mm×100mm

电源线一条（长2米） 220V  3.5KW

排水孔一个（直径8厘）

气源接口一个（直径8厘）

移动脚轮4个

水平固定脚杯4个

操作保养说明书一份
