IPX3-4摆管淋雨试验箱相关标准

本试验箱性能指标满足GB/T10485《汽车和挂车外部装置、汽车和挂车外部照明和信号装置基本环境试验、工业电子产品基本环境试验》以及JIS、MIL等相关的试验标准。ISO 20653-2006、GB-4208-93、GB2423.37-89La、GB4208-93、DIN40050.5K, 符合IEC60529，GB7000.1等标准等相对应的国家标准的淋雨测试。

GB4208、IEC60529、GB10485

GB2423.38-90  水试验方法

GB5170.38  水试验设备

GB4208-2008 淋雨试验标准 （IPX3，IPX4防护等级）

 IPX3-4摆管淋雨试验箱用途

        该设备的主要作用是用于电子、 电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。

IPX3-4摆管淋雨防水试验箱主要参数：

1、工作室尺寸（mm）：（1000×1000×1000)(宽×深×高)

2、喷头材质：SUS304 不锈钢材料；

3、喷水孔直径：￠0.4mm

4、喷水孔间距:  50mm；

5、喷水管管径: φ16mm；

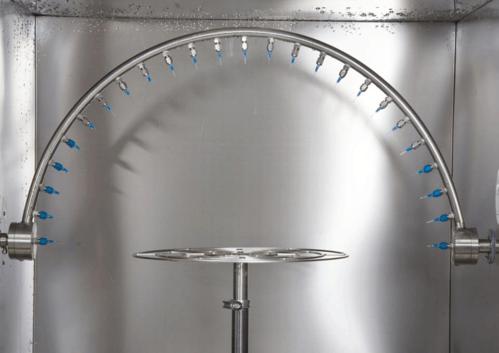

6、喷水环半径: R375mm；

7、摆动夹角可调：120 度（IPX3 ）、180 度（IPX4 ）。

8、水压bar：按规定水流量可调节

9、测试产品距离:100mm～600mm；

10、载物台转动速度可调（0.7-5 转/ min）

11、流量： 1-7L/min；

12、气流速度 1.0m/s  (水流速度可调)

13、压力表：1 只，淋雨水压约80-100KPa

14、试验时间：0-999min 可调控制

15、摆管摆角幅度: 45°、60°、90°、180°（可调）；

16、试验完成后可自动排除水管内积水。

17、摆管采用伺服电机驱动，精度高，时间及摆幅准确无误。

18、供水管道：设备供水采用PPR管根据箱体分配布置，由设备控制系统柜控制。

19、 加热方式：采用不锈钢加热管，浅水盘表面蒸发；

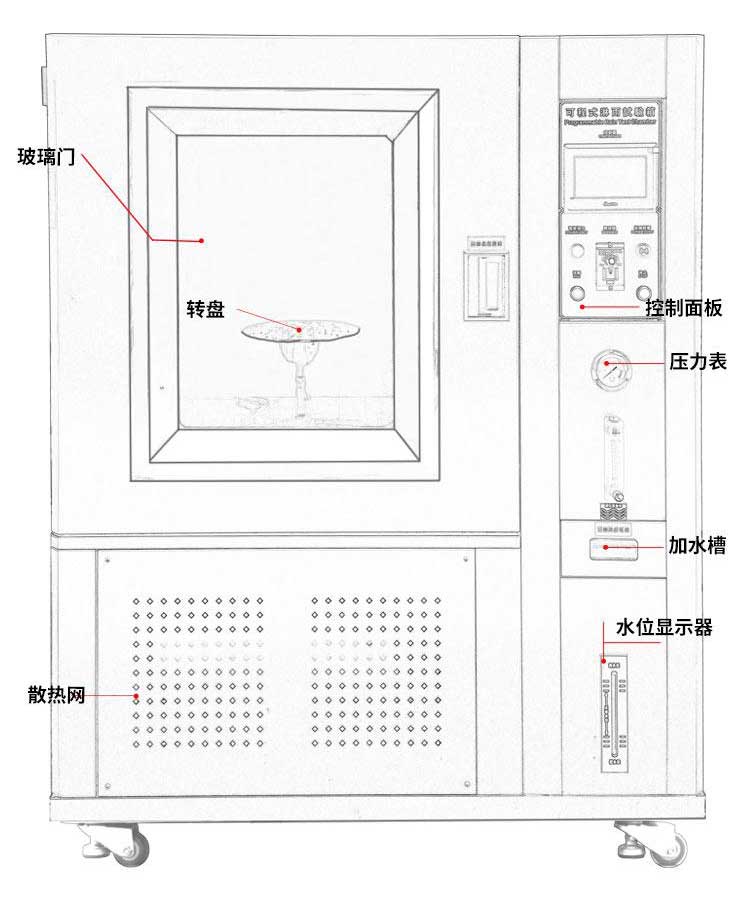

20、箱体内喷淋周期可调，箱门设有观察窗，可观察箱内试样状态。视窗刮雨器，防爆窗。
