气密性检测仪密封夹具的设计

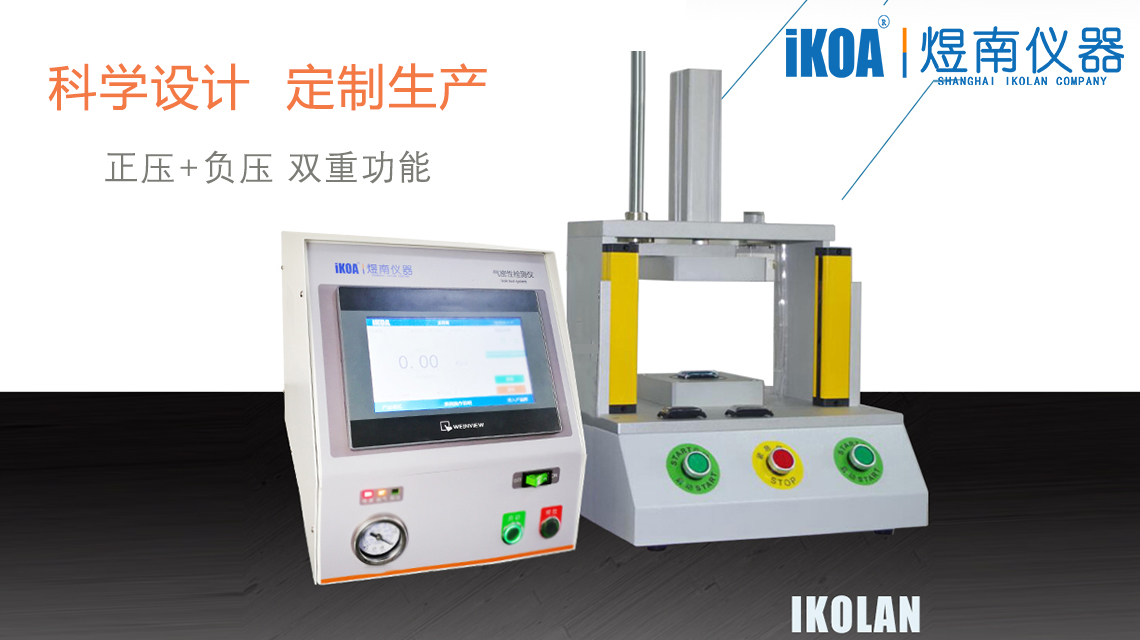

上图为整套的气密性检测装置，在图中右侧为气密性检测仪的重要组成部分，其主要由气密性检测启停控制单元，安全光栅，升降汽缸及密封夹具组成，本文重点介绍气密性检测仪的夹具。

气密性检测的密封夹具，其实就是一个简化版的产品模具，其内部基本结构与需要进行气密性检测的产品外形轮廓相似，整体分为上模和下模，并且最重要的一点就是，上下模合模以后的内部容腔，与被检测物的外形大小越接近越好，这样可以最大程度上减小密封性检测仪的检测误差。

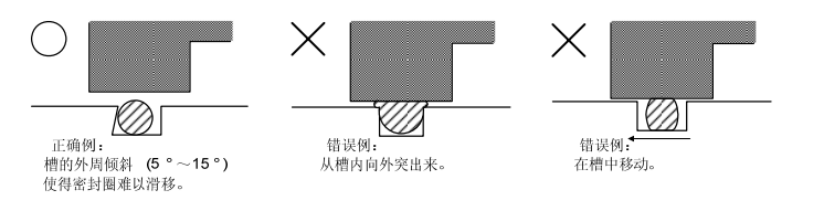

第二点，就是夹具的密封了，首先需要做的就是确保气密性检测仪密封夹具的上模和下模夹紧后不存在任何泄漏的可能，这就对上模和下模之间的密封方式有了一定的要求，如下图：

针对于密封性检测密封夹具密封条的选用，建议选用O形密封圈，因为平面密封垫很难保证在夹紧后不产生形变，一旦产生形变，那么就会对密封性检测的内压产生影响，从而影响检测精度。
